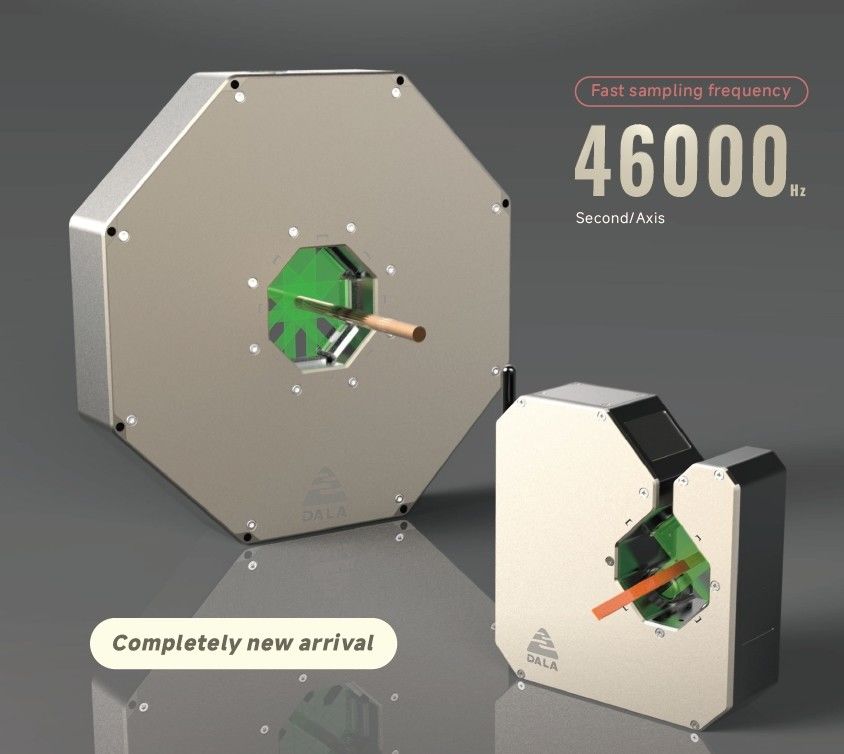

Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: Screate DALA
Номер модели: Серия TL-3000
Условия оплаты и доставки
Количество мин заказа: обсуждаемый
Цена: Negotiable
Упаковывая детали: стандартная упаковка по требованию клиента
Время доставки: 7 - 15 рабочих дней
Условия оплаты: T/T и т.д.
Данные измерений: |
Диаметр, овальность, ширина, толщина, комочки и шеи |
Применение: |
круглый провод, плоский провод, прозрачный провод, шланг и прут и т.д. |
Измерение: |
0.03 ~ 120 мм |
Рабочий источник питания: |
24В ± 10% 40ВА |
Коммуникация: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,Ethernet IP |
Данные измерений: |
Диаметр, овальность, ширина, толщина, комочки и шеи |
Применение: |
круглый провод, плоский провод, прозрачный провод, шланг и прут и т.д. |
Измерение: |
0.03 ~ 120 мм |
Рабочий источник питания: |
24В ± 10% 40ВА |
Коммуникация: |
WIFI,RS485 MODBUS RTU,CAN,PROFINET,PROFIBUS,Ethernet IP |
| Модель | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| Ось | 2 оси | 2 оси | 4 оси | 2 оси |
| Диапазон измерений | 00,03 ~ 6 мм | 0.2 ~ 25 мм | 0.2 ~ 25 мм | 0.8~120 мм |
| Повторяемость | ± 0,03 мкм(1) | ± 0,1 мкм(2) | ± 0,1 мкм(2) | ± 0,3 мкм(3) |
| Точность | ± 0,5 мкм(4) | ± 2 мкм(5) | ± 2 мкм(5) | ± 5 мкм(6) |
| Частота отбора проб | 46 кГц/ось | 46 кГц/ось | 46 кГц/ось | 20 кГц/ось |
| Размер ((L*W*H) | 180*198*60 мм | 270*296*60 мм | 380*380*68 мм | 507*492*65 мм |
| Применение | круглый провод, плоский провод, прозрачный провод, шланг и прут и т.д. | |||
| Данные измерений | Диаметр, овальность, ширина, толщина, комочки и шеи | |||
| Электрическое питание | 24В ± 5%, максимум 75Вт | |||
| Дисплей | Светодиодные | |||
| Интерфейс связи |
Стандарт:RS485 MODBUS RTU,CAN,WIFI Вариант:PROFIBUS,PROFINET,EtherNet/IP,EtherCAT и т.д. |
|||
| Электрический порт |
По умолчанию: Цифровой выход (реле), цифровой вход, аналоговый вход кодер импульсный входный порт. Опция: управление обратной связью PI, аналоговый выход(7) |
|||
| Приспособимость к окружающей среде | Работаю на временной основе. | 0~50°C | ||
| Рабочая среда. | 20~85% RH ((Без конденсации) | |||
| Яркость | лампа накаливания, люминесцентная лампа 3000 lx или менее | |||
| Сопротивление вибрации | 10 ~ 55 Гц полная амплитуда 1,5 мм в направлении XYZ в течение 2 часов | |||
| Устойчивость к ударам | 10G/6ms | |||
| Степень IP | IP65 | |||
| Анализ сбора данных | Система программного обеспечения измерения DMS1000, система управления и отображения DS14 ZT | |||
| Превышение допустимой толерантности | Поддержка | |||
| Прозрачный режим | Поддержка | |||
Примечание:
(1) Установите среднее количество раз на 1150 и измерьте значение ±2σ круглого стандартного стержня диаметром 10 мм в центре области измерения.
(2) Для объекта диаметром 10 мм точность измерения составляет ± 2 μm при движении в центре 8 * 8 мм;
(3) Управление обратной связью ПИ и аналоговые возможности выхода должны быть заказаны при оформлении заказа устройства.
(4) Переместить φ1mm круглый стержень в области измерения 2 * 2 мм и провести ошибку измерения;
(5) Переместить φ10 мм круглый стержень в области измерения 8 * 8 мм и провести ошибку измерения;
(6) Переместить φ40 мм круглый стержень в области измерения 40 * 40 мм и провести ошибку измерения;
(7) Промышленный коммуникационный модуль и модуль управления обратной связью PI установлены до выпуска на фабрику, поэтому сообщите о спросе перед размещением заказа.
